Relazione

Relazione: esperienza con il diodo

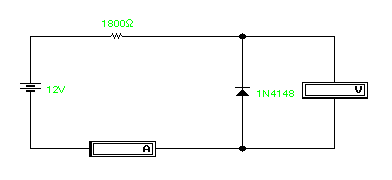

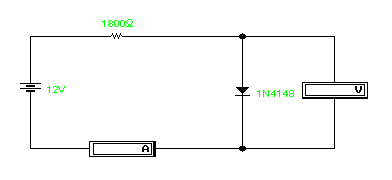

diodo polarizzato	diodo in polarizzazione inversa

Abbiamo montato il circuito secondo gli schemi soprastanti.
Abbiamo misurato la corrente e la tensione aumentando i volt.

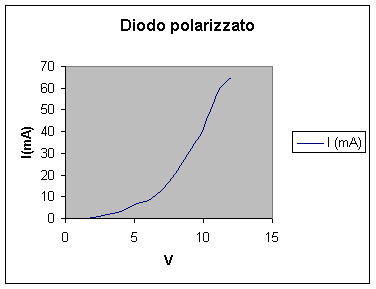

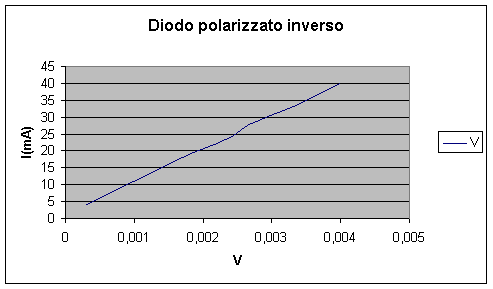

Avendo i dati abbiamo potuto fare il grafico sottostante.

I (mA)	V
0	0,15
0,37	0,5
1,93	0,64
3,39	0,67
6,48	0,7
8,36	0,72
13,16	0,75
20,68	0,78
31,08	0,81
41,47	0,83
58,16	0,86
65,12	0,87

I (mA)	V
0,0003	4
0,0007	8
0,0009	10
0,0013	14
0,0017	18
0,0024	24
0,0027	28
0,0035	35
0,004	40

Laurin Moroder
