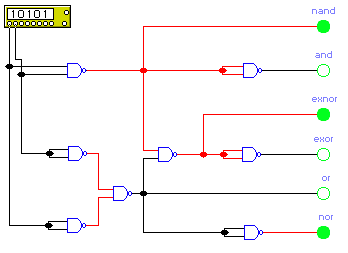

Shaltschema und Simulation von der die Digitalschaltung

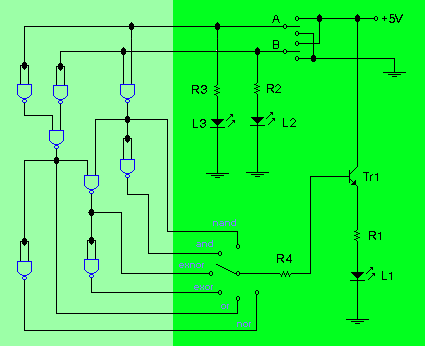

Dieses Scaltschema ist in zwei Teile geteilt um die logische Schaltung elektrischen Netz zu unterscheiden haben nur die gedruckte Schaltung der logischen Verbindung realisiert.
Wenn man eine der beiden Zone anklikt, kam man das Endresultat der Schaltrengen sehen.
R1=330 ohm R2-R3=1 Kohm R4=56 Kohm
L1-L2-L3= rotes,gelbes und grünes Led
Tr1=2N2484
2 C.I. SN7400 (4 NAND Gatter)
2 Umschaltung fürgedruckte Schalter
1 Drehschalter1x6
1 Steckleiste für gedruckte 10 Polen
