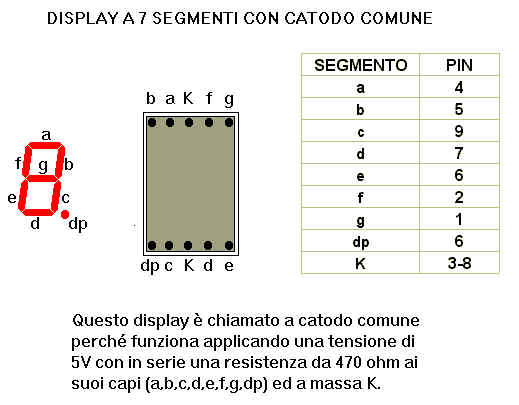

La segnalazione del punteggio può essere effettuata in vari modi, come ad esempio una serie di LED colorati. Nel mio caso ho scelto di utilizzare dei display a sette segmenti di tipo CATODO COMUNE. Il problema, però, che mi si è presentato a questo punto è stato il seguente:
Come pilotare quattro display se per l'intero circuito potevo utilizzare un massimi di 13 pin I/O?

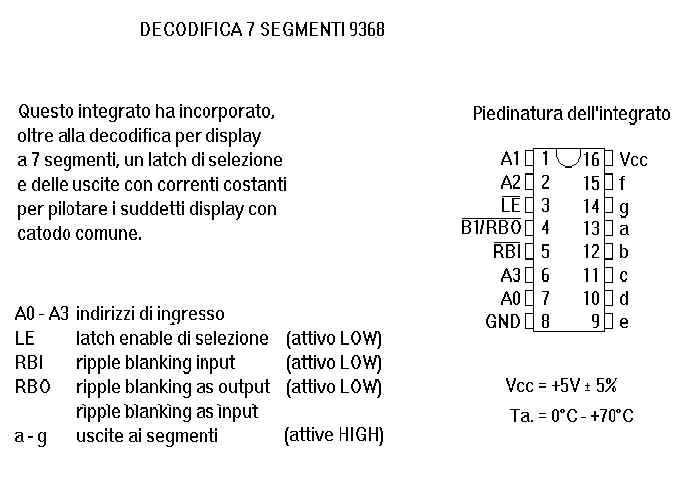

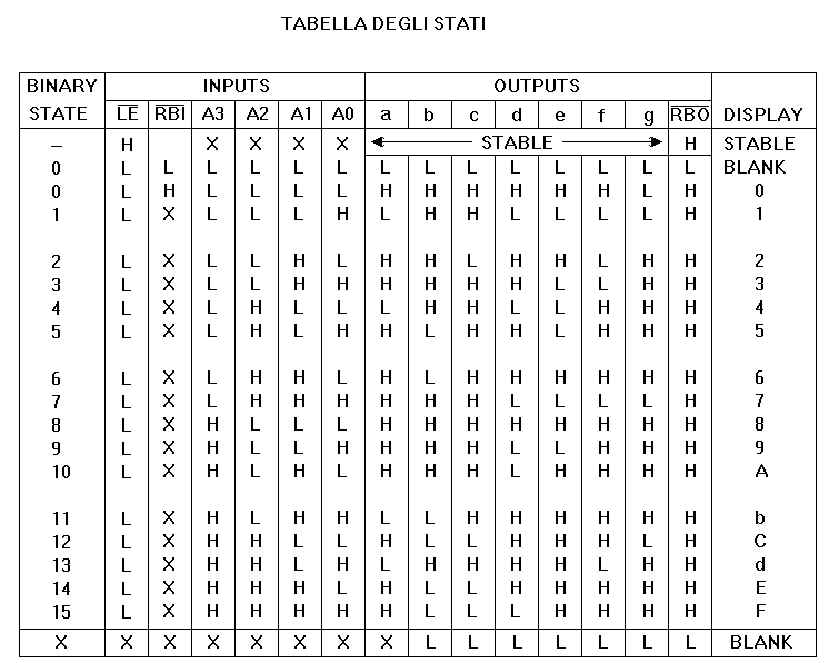

A questo mio dilemma si è presentato l'integrato 9368 (decodifica per display a sette segmenti). Utilizzando due di questi integrati avrei potuto pilotare quattro display utilizzando solamente sei piedini del PIC, seguendo chiaramente i parametri di funzionamento di questa decodifica. Ne segue dunque la piedinatura e la rispettiva tabella di funzionamento:
"L" indica lo stato logico basso (0);
"H" indica lo stato logico alto (1);
"X" indica che non ha bisogno di alcuno stato definito;
Osservando bene la tabella è possibile notare che, utilizzando opportunamente i LATCH dei due integrati, è possibile, tramite gli stessi segnali di INPUT, gestire i punteggi di tutti e due i gruppi di display.
