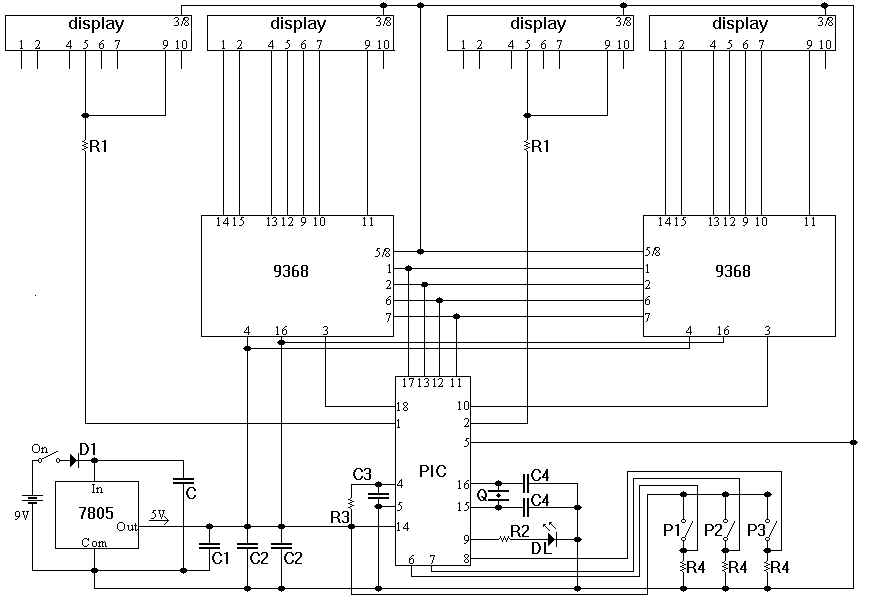

R1: questa resistenza è stata posta sui piedini 5 e 9 dei display per limitare il carico di tensione ai loro capi. E' stato scelto il valore di 220 ohm perché ogni R1 viene utilizzata per due led, quindi se fosse stata utilizzata da 470 ohm sarebbe stata troppo eccessiva per far illuminare bene i segmenti "b-c";

R2: a differenza della precedente, questa resistenza limita il carico di un solo led, dunque il suo valore di 470 ohm è proporzionale alla tensione che circola, pari a 5V, dal pin 9 del PIC direttamente al DL;

R3: anche questa resistenza, come le precedenti, ha lo scopo di porre una limitazione, ma verso un condensatore che ha il compito di mantenere stabile lo stato logico del RESET, se C3 non fosse utilizzato, con qualche sbalzo di stabilità nell'alimentazione si sarebbe potuta verificare una abilitazione spontanea del pin 4, sconvolgendo il lavoro della decodifica;

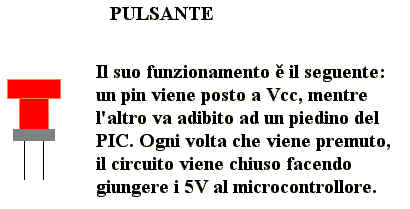

R4: queste tre resistenze da 470 ohm attenuano l'effetto di rimbalzo tipico dei pulsanti o interruttori; senza di esse, una volta premuto e poi rilasciato il pulsante, è probabile se non certo, che venga aperto e chiuso più volte il circuito provocando effetti non gradevoli;

C2: anche questi due condensatori, come i componenti precedenti, hanno il compito di filtrare i possibili disturbi che si generano dall'alimentazione o ai capi degli integrati;

C4: la loro posizione è a valle del quarzo, anch'essi per filtrare eventuali disturbi, fanno parte della struttura base del PIC anche se esterni all'integrato, quarzo stesso compreso;

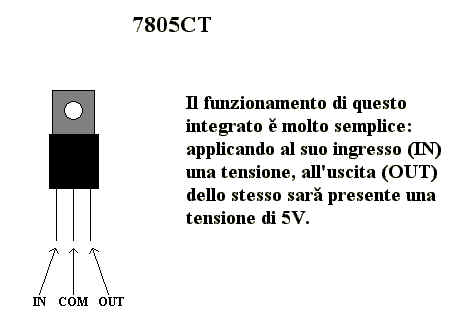

D1: il diodo posto sull'alimentazione negativa evita che ci siano ritorni di corrente verso l'alimentazione;
